IO-PWM & PWM-IO CONVERTER

Основные характеристики

• Питание: 5 В (стабилизированное)
• Назначение: БПЛА, робототехника, системы автоматизации
• Настройка: Аппаратная, без программирования (перемычки и сенсорные площадки)
• Версия платы: v1.20

Режимы работы и конфигурация

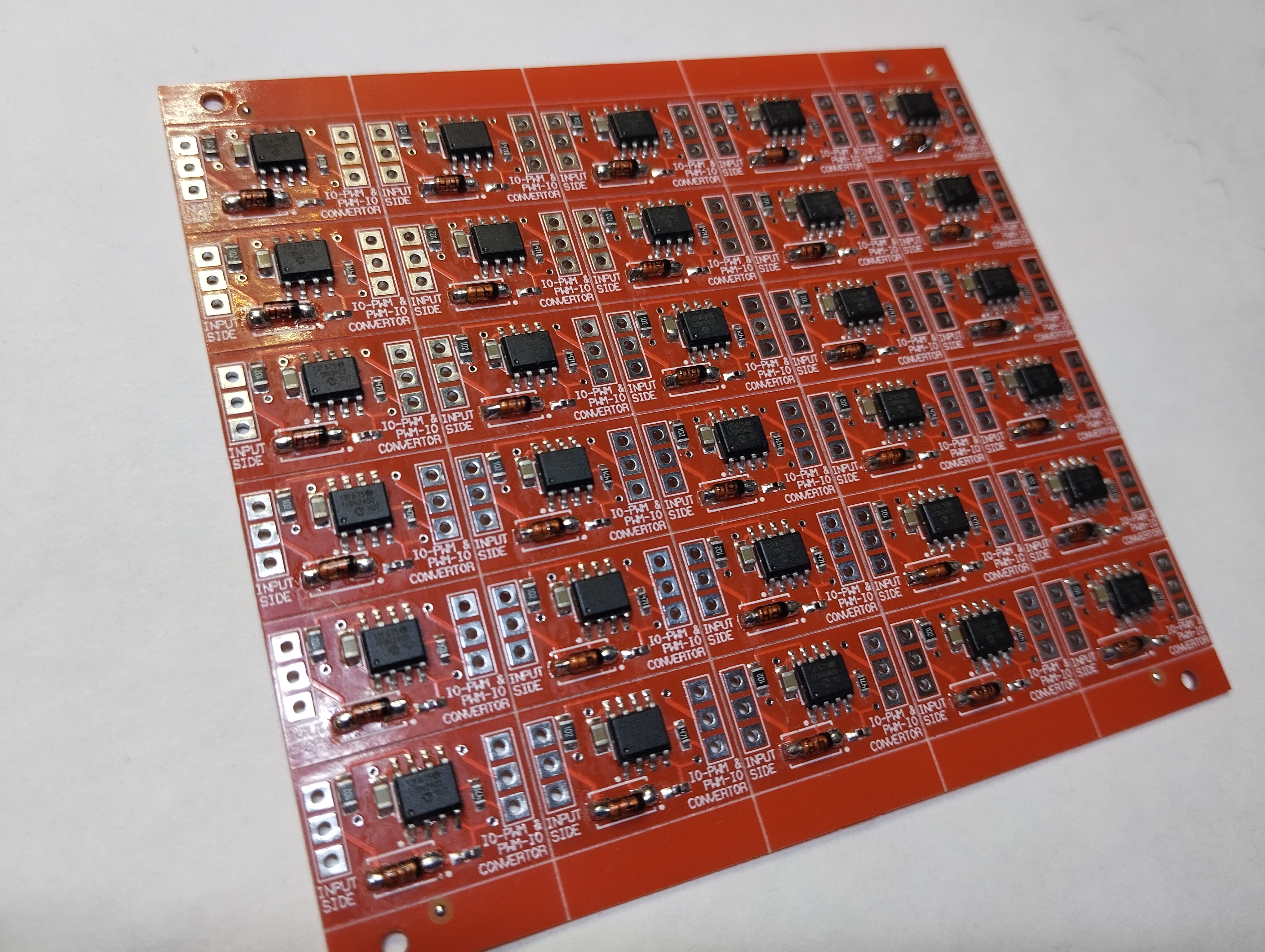

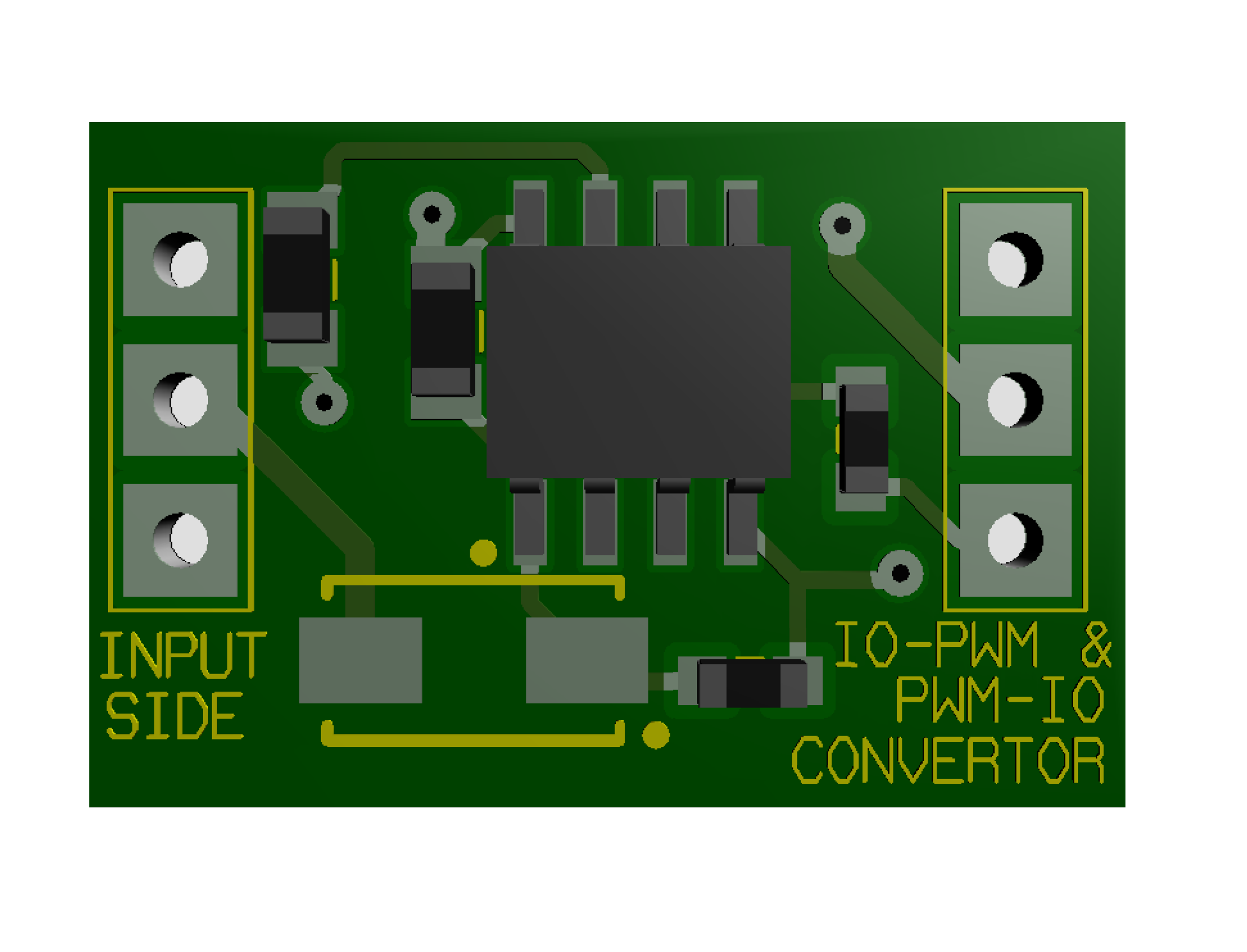

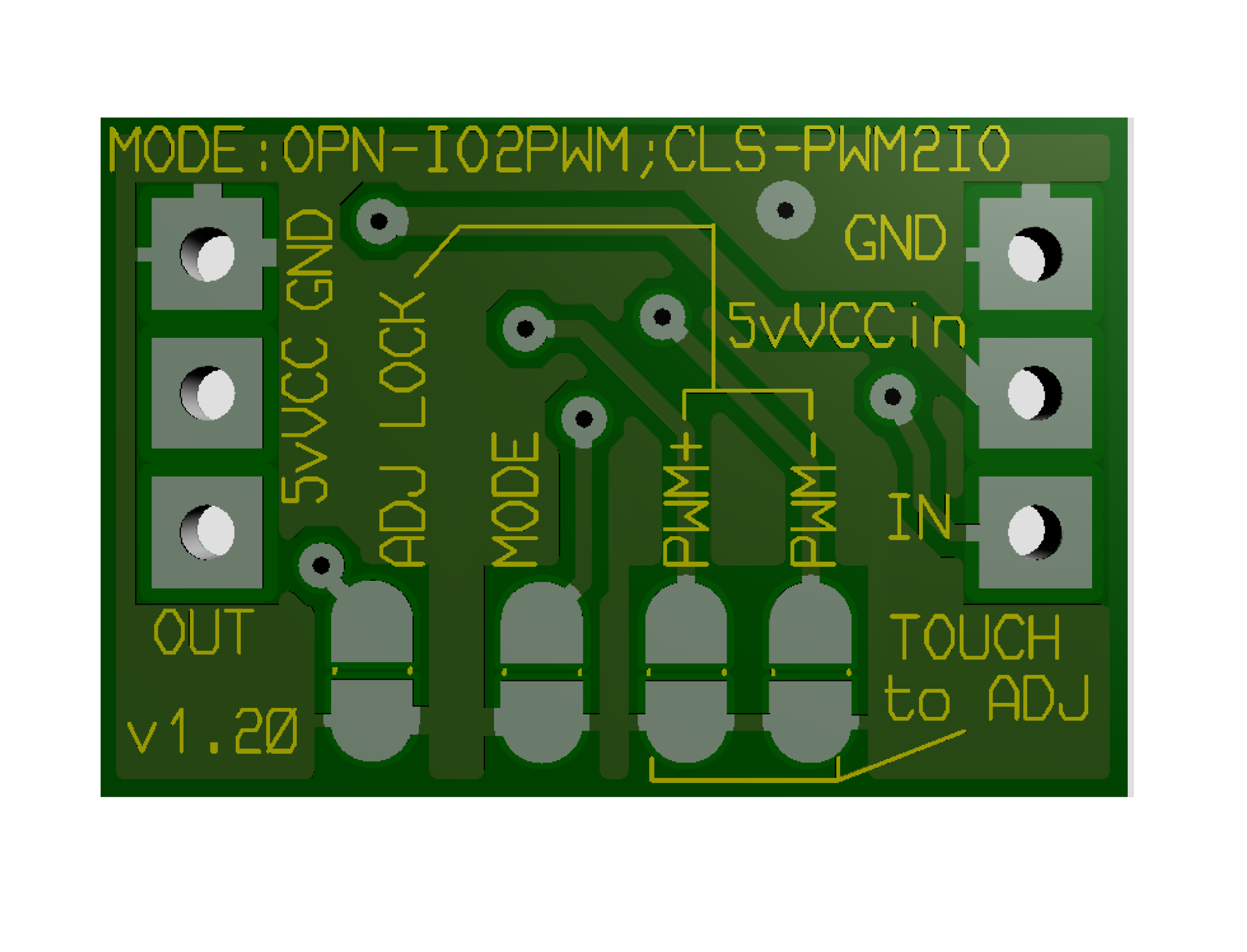

Устройство управляется четырьмя зонами перемычек и сенсорными площадками на плате:

1.    ADJ LOCK (Блокировка): защищает настройки от случайных изменений. Для калибровки перемычка должна быть открыта.

2.    MODE (Выбор режима):

o    OPN (IO2PWM): Преобразование логического сигнала на входе в ШИМ на выходе.

o    CLS (PWM2IO): Преобразование ШИМ на входе в логический "0" или "1".

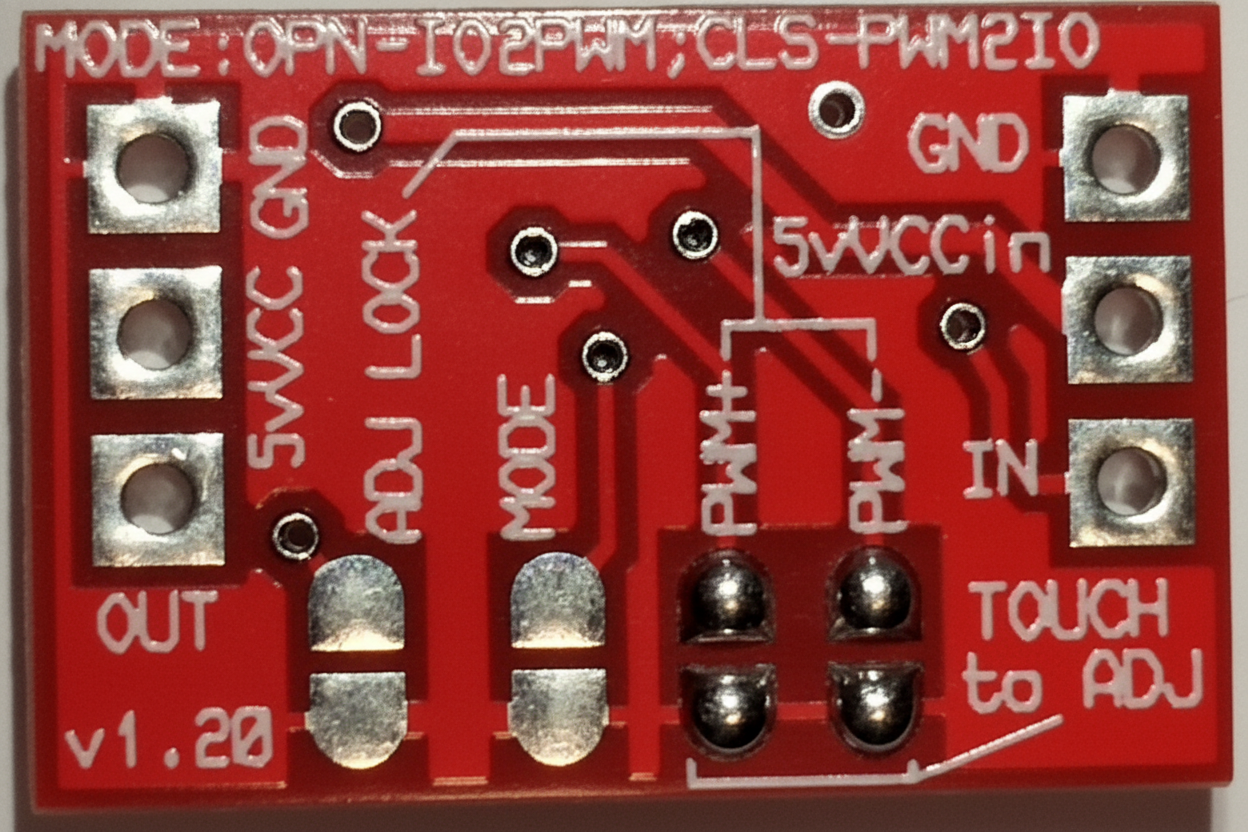

3.    PWM+ и PWM– (Сенсорные площадки): служат для точной калибровки выходных сигналов.

o    Калибровка выполняется отдельно: сначала для состояния входа "логическая 1", затем для "логического 0".

o    Подайте нужный сигнал на вход, коснитесь площадки — модуль запомнит соответствующее значение ШИМ. Настройки сохраняются в энергонезависимой памяти устройства.

Особенности режима PWM2IO (MODE_CLS)

В режиме преобразования ШИМ-сигнала в дискретный модуль работает по принципу порогового детектора с гистерезисом:

• Вход < 1300 мкс: Выход — логический 0 (Low).
• Вход > 1700 мкс: Выход — логическая 1 (High).
• Диапазон 1300–1700 мкс является зоной гистерезиса, исключающей дребезг и ложные срабатывания при переходе сигнала.

Интерфейсы

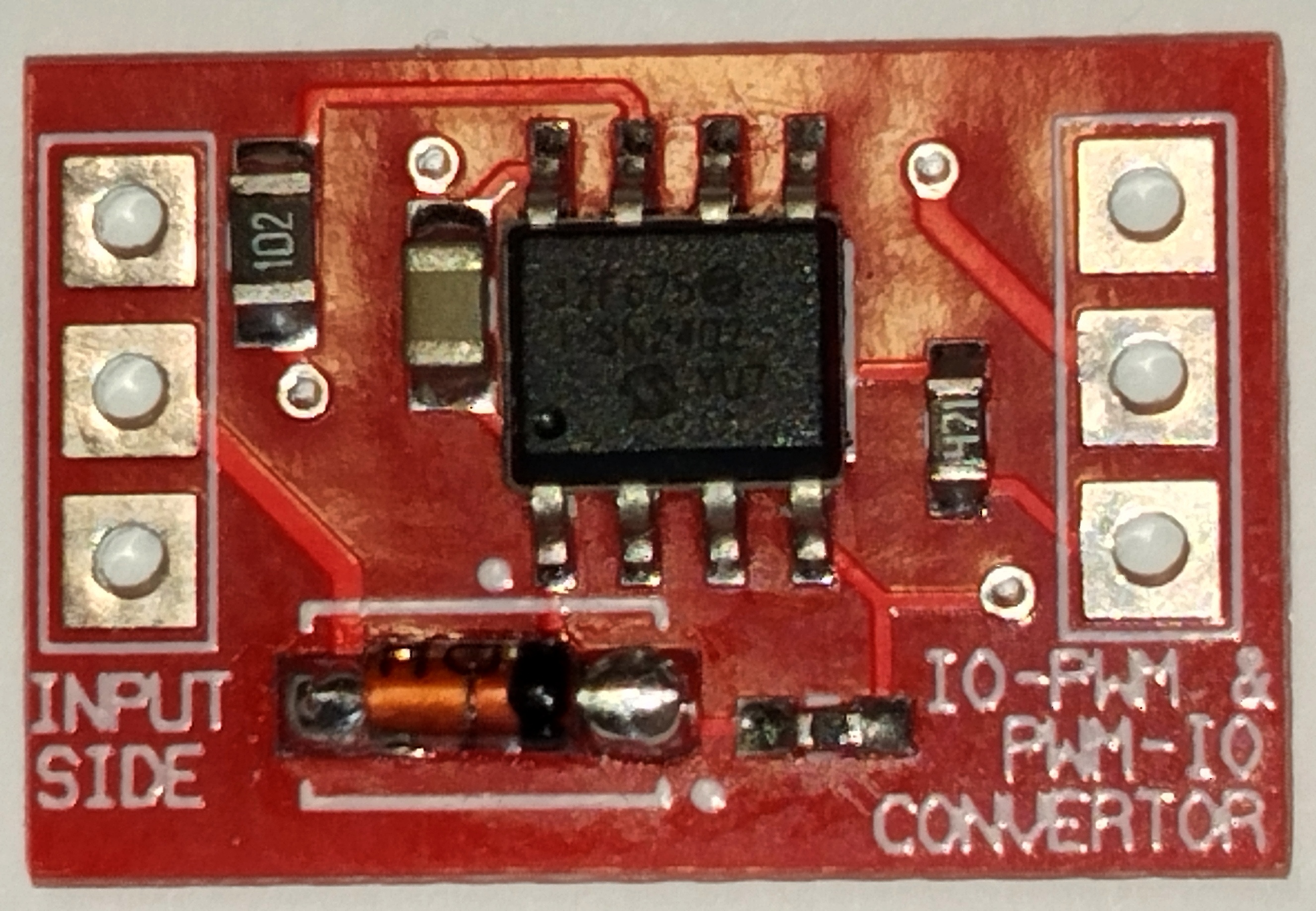

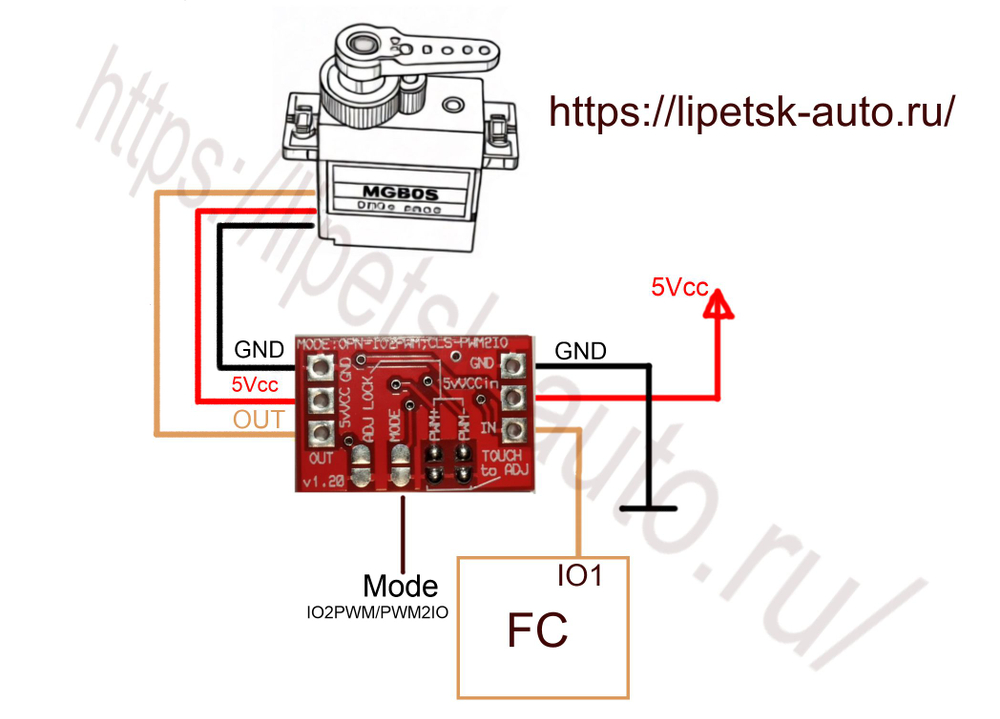

• IN: Вход для подключения источника сигнала (ШИМ или логический уровень, в зависимости от выбранного режима).
• OUT: Выход для подключения нагрузки (логический уровень или ШИМ, в зависимости от режима).
• TOUCH PADs: Сенсорные площадки для тонкой настройки граничных значений ШИМ (доступны при открытой перемычке ADJ LOCK).
